Montageanleitung



Motorleinwände

Montage der Motorleinwand

Große Auswahl an Qualität Motorleinwände, preisgünstige Motorleinwände sofort lieferbar:
Montage:

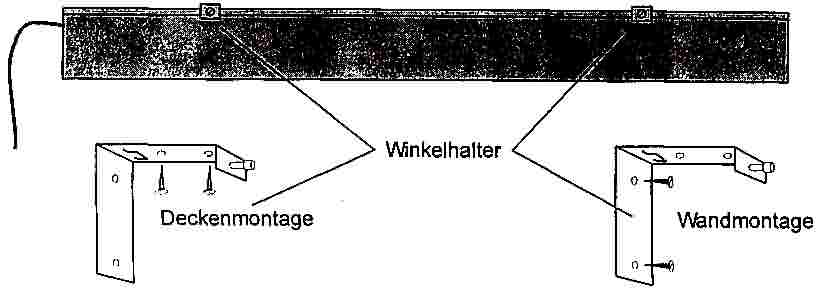

Haltewinkel wie oben dargestellt montieren. Leinwand bitte unbedingt waagerecht anbringen. Vor Benutzung bitte unbedingt die Schaumgummi-Transportsicherungen entfernen.

Alle Aadvision - Motorleinwände sind werkseitig voreingestellt. Sollten Sie dennoch eine andere Einstellung wünschen, besteht die Möglichkeit der Veränderung des oberen und des unteren Endabschaltungspunktes.

1. oberen Endabschaltpunkt nach unten verschieben:

  • Leinwand etwa in Mittelstellung ausfahren und stoppen
  • mit M4 Imbuss - Schlüssel den Einsteller für obere Endabschaltung einige Umdrehungen im Uhrzeigersinn drehen
  • Leinwand auf Einfahren schalten
  • der obere Endabschaltpunkt sollte jetzt nach unten verschoben sein
  • so lange wiederholen, bis die gewünschte Stellung erreicht ist
  2. unteren Endabschaltpunkt nach unten verschieben:
  • Leinwand bis Anschlag ausfahren, Schalter auf Ausfahren belassen
  • mit M4 Imbuss- Schlüssel den Einsteller für untere Endabschaltung einige Umdrehungen entgegen dem Uhrzeigersinn drehen
  • so lange wiederholen, bis die gewünschte Stellung erreicht ist
  • Achtung! Nicht über das Leinwand-Längenmaß hinausfahren!
3. unteren Endabschaltpunkt nach oben verschieben:
  • Leinwand etwa in Mittelstellung ausfahren und stoppen
  • mit M4 Imbuss- Schlüssel den Einsteller für untere Endabschaltung einige Umdrehungen im Uhrzeigersinn drehen
  • Leinwand auf Ausfahren schalten
  • der untere Endabschaltpunkt sollte jetzt nach oben verschoben sein
  • so lange wiederholen, bis die gewünschte Stellung erreicht ist

Achtung! beim Verstellen der Endabschaltpunkte kann es zu Leinwandschäden kommen.
In diesem Fall können wir keine Garantie übernehmen!

Der elektrische Anschluss muss unter Einhaltung der geltenden VDE-Normen und der Prüfvorschriften von einem Fachmann vorgenommen werden.
